Thiết kế giàn giáo an toàn – Quy trình 5 bước đơn giản

Giàn giáo là một hệ thống cấu trúc tạm thời được xây dựng xung quanh hoặc bên trong một công trình xây dựng để hỗ trợ người lao động trong quá trình thi công ở những vị trí cao. Một thiết kế giàn giáo tốt không chỉ đảm bảo tính ổn định của công trình mà còn bảo vệ tính mạng và sức khỏe của công nhân.

Trong bài viết này, Dàn Giáo Toàn Lợi sẽ chia sẻ với bạn những thông tin chi tiết về thiết kế giàn giáo. Các kiểu thiết kế cơ bản, bí quyết và mẹo thiết kế. Quy trình lắp đặt cũng như lưu ý khi sử dụng giàn giáo.

Giới thiệu chung về thiết kế giàn giáo

Thiết kế giàn giáo là quá trình kỹ thuật phức tạp, đòi hỏi sự tính toán chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn. Một thiết kế giàn giáo hiệu quả phải đảm bảo sự ổn định, chịu được tải trọng và đáp ứng các yêu cầu về chiều cao an toàn. Các yếu tố như loại vật liệu, kích thước, cấu trúc và tải trọng phải được tính toán một cách tỉ mỉ để đảm bảo sự an toàn cho công nhân và chất lượng công trình.

Chiều cao an toàn của giàn giáo được quy định như sau:

• Trong ngành công nghiệp nói chung, chiều cao an toàn thường là 4 feet (khoảng 1.2m)
• Chiều cao an toàn của giàn giáo trong lĩnh vực xây dựng thường được nâng lên 6 feet (khoảng 1.8m)
• Ở những vị trí có nguy cơ rơi cao, giàn giáo cần có thêm lan can hoặc lưới an toàn ở độ cao 10 feet (khoảng 3m) trở lên.

Các kiểu thiết kế giàn giáo

Hiện nay, trong ngành xây dựng có hai loại thiết kế giàn giáo được sử dụng phổ biến như sau:

Giàn giáo cơ bản (Giàn giáo truyền thống): Đây là loại giàn giáo đơn giản nhất, thường được sử dụng trong các công trình nhỏ và vừa. Nó thường gồm các bộ phận như mô-đun đứng, dây thừng, bánh xe, đường tĩnh, biện pháp chống rơi (lan can, lưới an toàn,…)

Giàn giáo nâng cao (Giàn giáo mô-đun): Thiết kế giàn giáo này có cấu trúc phức tạp hơn. Thường được sử dụng trong các công trình lớn và yêu cầu độ chính xác cao. Các bộ phận chính của nó gồm mô-đun đứng độc lập, vỏ ống, bộ ghép nối, giàn có mái che.

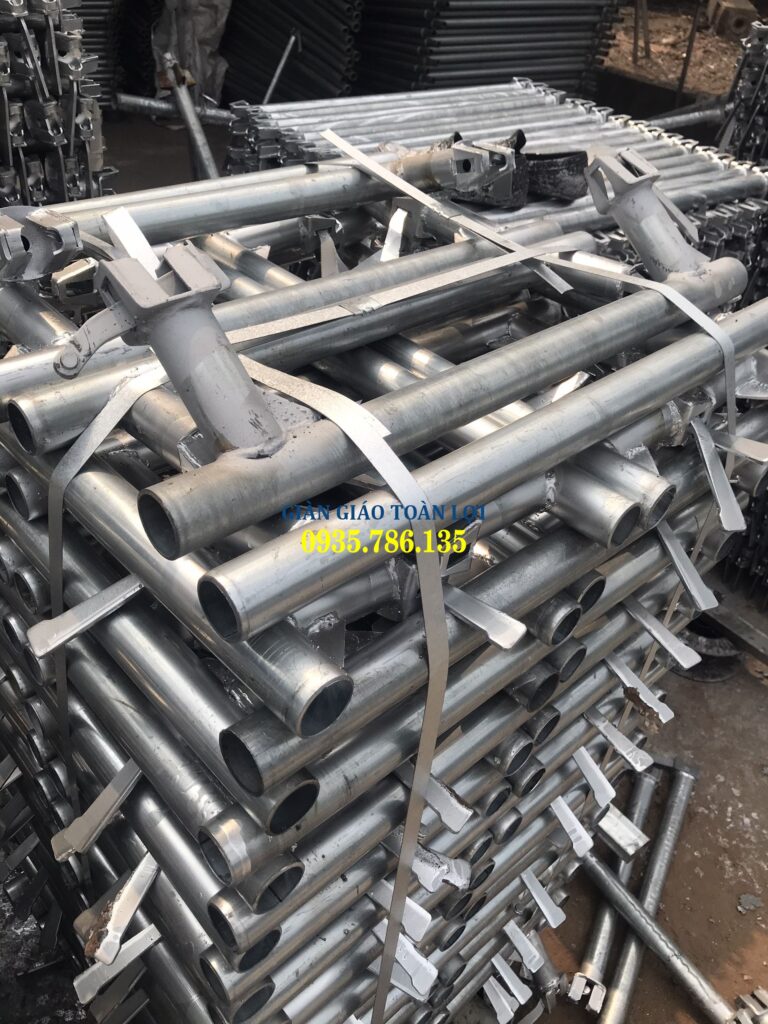

xem thêm : GIÀN GIÁO RINGLOCK

Bí quyết sử dụng và thiết kế giàn giáo an toàn nhất

Chọn mua bộ giàn giáo chất lượng tốt

Khi chọn mua giàn giáo nêm, bạn cần lưu ý 4 yếu tố sau:

• Chất liệu và cấu tạo: Giàn giáo làm từ các vật liệu có chất lượng cao. Có khả năng chịu lực tốt và chống ăn mòn. Các mối nối phải chắc chắn, không bị lung lay trong quá trình sử dụng.
• Tiêu chuẩn kỹ thuật: Sản phẩm cần đáp ứng đầy đủ các tiêu chuẩn kỹ thuật về an toàn lao động và có chứng nhận chất lượng từ các tổ chức uy tín.
• Nhà sản xuất: Lựa chọn sản phẩm của các nhà sản xuất uy tín. Có kinh nghiệm trong lĩnh vực sản xuất giàn giáo.
• Tính linh hoạt: Giàn giáo cần có tính linh hoạt cao, dễ dàng lắp đặt, tháo dỡ và di chuyển. Từ đó giúp tiết kiệm thời gian và công sức trong quá trình thi công.

Ngoài việc lựa chọn giàn giáo chất lượng. Anh em cũng cần đọc kỹ hướng dẫn sử dụng và tuân thủ đúng các quy trình lắp đặt để đảm bảo giàn giáo được lắp đặt đúng kỹ thuật.

Chuẩn bị mặt bằng kỹ lưỡng

Việc chuẩn bị mặt bằng kỹ lưỡng trước khi lắp đặt giàn giáo sẽ tăng tính an toàn và ổn định cho toàn bộ công trình.  Những điều cần lưu ý khi chuẩn bị mặt bằng:

• Đất nền phải đủ cứng, không bị xốp, lún hoặc sụt lở
• Mặt bằng cần được san lấp phẳng, tạo độ dốc để thoát nước tốt. Tránh đọng nước gây ảnh hưởng đến nền móng.
• Nếu đất nền yếu, cần tiến hành các biện pháp gia cố như đóng cọc, đổ bê tông… để tăng cường độ chịu tải.
• Chân giàn giáo phải được đặt trên các tấm ván chắc chắn, phân bố đều lực tác dụng lên nền đất. Tránh đặt chân giàn giáo trực tiếp lên đất mềm hoặc các vật liệu không ổn định.
• Các cột chống đỡ giàn giáo phải được đặt thẳng đứng. Đảm bảo sự cân bằng và ổn định của giàn giáo.
• Chân cột cần được kê đệm bằng các vật liệu cứng, phẳng như thép, gỗ để tránh bị lún, trượt. Tuyệt đối không sử dụng gạch, đá hoặc các vật liệu dễ vỡ để làm đệm.

Một mặt bằng ổn định sẽ giúp giàn giáo đứng vững, giảm thiểu nguy cơ sụt lún, đổ sập giàn giáo. Gây nguy hiểm đến tính mạng và tài sản.

Quy trình thiết kế giàn toàn chuẩn

Dưới đây là 5 bước cơ bản trong quy trình lắp đặt giàn giáo:

Bước 1: Chuẩn bị và lắp đặt chân giàn giáo

Đặt chân giàn giáo lên nền đất đã được san lấp và gia cố chắc chắn. Sau đó, kê đệm chống lún bằng các vật liệu cứng, phẳng như thép hoặc gỗ để tăng sự ổn định.

Bước 2: Lắp đặt cột đỡ và thanh giằng ngang

Lắp đặt các cột đỡ theo đúng vị trí và độ cao đã thiết kế rồi nối các cột đỡ bằng thanh giằng ngang để tạo thành khung giàn giáo vững chắc.

Bước 3: Lắp đặt các bộ phận còn lại

Lắp đặt chống đà, chống consol và kích U để tạo độ cứng cho giàn giáo. Kế đến, bạn cần điều chỉnh độ cao của các bộ phận sao cho chúng cân bằng và ổn định.

Bước 4: Lắp đặt sàn thao tác

Lắp đặt sàn thao tác bằng các tấm ván chắc chắn, đảm bảo sàn phẳng và không bị rung lắc.

Cố định sàn thao tác chắc chắn vào khung giàn giáo.

Bước 5: Kiểm tra và nghiệm thu

Kiểm tra toàn bộ hệ thống giàn giáo sau khi lắp đặt để đảm bảo không có bất kỳ sai sót nào. Cuối cùng, nghiệm thu giàn giáo trước khi cho phép công nhân làm việc.

xem thêm:BẢN VẼ, BIỆN PHÁP THI CÔNG VÀ QUY CÁCH LẮP ĐẶT GIÀN GIÁO NÊM

Lưu ý khi sử dụng và thiết kế giàn giáo

Để đảm bảo quá trình thi công diễn ra an toàn và hiệu quả. Bên cạnh việc thiết kế và lắp đặt giàn giáo nêm đúng kỹ thuật. Anh em cần đặc biệt chú ý đến 5 yếu tố dưới đây:

• Cần sử dụng bệ đỡ ngang để tăng diện tích tiếp xúc và giảm áp lực lên nền cho phần khung thứ nhất. Lý do là vì phần khung này giúp phân tán tải trọng lên nền móng.
• Dùng thanh nối ngang để tăng cường độ cứng cho giàn giáo. Đặc biệt phù hợp với giàn giáo ngoài.
• Dùng thanh nối góc để kết nối các khung giàn giáo lại với nhau. Tạo thành một khối thống nhất và vững chắc.
• Thường xuyên kiểm tra khả năng chịu tải của giàn giáo để phát hiện và khắc phục kịp thời các vấn đề.
• Tránh quá tải giàn giáo để ngăn ngừa nguy cơ đổ sập.

Với những thông tin trên, hy vọng bạn đã biết rõ hơn về các yếu tố, quy trình cũng như lưu ý khi sử dụng và thiết kế giàn giáo.
