GIÀN GIÁO KHUNG

Giàn giáo khung là một trong các loại giàn giáo được dùng để thi công xây dựng đều có ở các công trình chung cư, cao ốc lớn nhỏ hiện nay, là loại giáo chữ H truyền thống được sử dụng phổ biến lâu đời nhất so với các loại dàn giáo hay giàn giáo khác như hệ giàn giáo Đĩa Ringlock cũng như là hệ giáo nêm chống sàn công trình.

Loại hệ khung giáo tiệp xây dựng này cho đến nay vẫn còn sử dụng và không thể thiếu ở các dự án thi công bởi vì tính năng ưu điểm vượt trội trong sử dụng với nhiều mục đích lĩnh vực khác nhau trong công trình dự án.

 Giàn giáo là gì?

Hệ giàn giáo khung
Các loại Giàn giáo khung xi mạ kẽm

Cũng như các hệ giàn giáo thi công chống sàn khác được dùng nhiều hiện nay, hay thao tác sử dụng công nhân leo trèo để làm việc như : Giáo Ringlock, hệ giáo Nêm chống, Hệ giáo khung Pal.. thì Giàn giáo khung chữ H cũng có các tính năng tương tự như loại hệ Giàn giáo Công tác:

  •  Giáo Tiệp dùng để nâng đỡ con người cùng với các thiết bị cầm tay dùng làm việc trong không gian, diện tích lớn vượt tầm vóc dáng của con người như triển khai thi công trên nền sàn mặt đất, các sàn nhà cao tầng chung cư hay các khung phạm vi tiết diện khối nhà lớn
  • Hệ giáo thi công kết hợp cùng với các phụ kiện thiết bị xây dựng khác như sàn thao tác, mâm giàn giáo, kích tăng dàn giáo tạo bộ khung giáo đỡ để chống các hệ cốp pha phục vụ công tác thi công chống sàn , dầm, trụ cột, đà…

Với nhiều kích cỡ bề rộng chiều cao giàn giáo hay dàn giáo và hệ giằng chéo giáo tạo nên các bộ khung giàn giáo lớn và khung giáo nhỏ tùy biến linh hoạt nhưng luôn đảm bảo đáp ứng theo quy định cho phép chuẩn là khoảng cách giữa hai chân giàn giáo là điểm chuẩn nhất định là 900mm, 1600mm trong khâu thiết kế lắp đặt ở nhiều vị trí chật hẹp hay rộng lớn của công trình.

Các tên gọi của Khung Giàn giáo

Giàn giáo khung có các tên gọi khác được nhiều người dùng trong nghành xây dựng hiện nay thường sử dụng mà chính các tên gọi phổ biến đó đều dùng chung cho một hệ giáo xây dựng chống khung giàn như:

  • Giáo H truyền thống
  • Giáo Tiệp xây dựng
  • Giàn giáo hoàn thiện bao che
  •  Dàn giáo thi công chống sàn

Dù là tên gọi nào đi chăng nữa cho Dàn giáo hay giàn giáo khung thì đều có chung thông số, kích thước số đo khung giàn giáo chuẩn thị trường là như nhau

Kích thước giàn giáo khung
Kích thước giàn giáo khung bao gồm những chi tiết gì?

Các loại kích thước Giàn giáo khung

Hệ bộ khung giáo có đủ các loại và nhiều kích thước lưu hành trên thị trường cho đến nay bao gồm các thiết kế quy cách chuẩn và được sản xuất tương ứng theo tầm vóc trạng dáng của con người rất phù hợp đế leo trèo thi công tác làm việc hoặc dùng để chống các ô sàn với mục đích đổ bê tông hay thi công ngoài công trình

 Sự kết hợp với 2 loại giằng chéo giàn giáo chuẩn để kết nối lắp ghép các loại giàn giáo H, giáo tiệp lại với nhau

Vậy kích thước giàn giáo khung đó bao gồm các loại nào được dùng nhiều phổ biến nhất ?

Kích thước giàn giáo 1.7m

Giàn giáo chữ H 1700mm
Thông số Giàn giáo H hoàn thiện bao che 1m7
  • Giàn giáo khung 1m7 được làm bằng thép ống sắt thép chống đỡ chính D42
  • Có độ dày giáo ống 1.6ly đến 2.5mm có chiều cao 1m7
  • Các ống thép phụ khung giáo H D27, D34
  • Độ rộng cùa một chân khung giáo là 1250mm

Công dụng kích thước giàn giáo khung 1m7 (Dàn giáo khung 1m7)  đối với trong lĩnh vực thi công thường dùng trong các trường hợp như sau:

  • Sử dụng giáo tiệp xây dựng này để bắt bao che xung quanh các công trình lớn, ngăn chắn vật rơi rớt ra ngoài công trình, bảo vệ tạo yếu tố an toàn trong quá trình công nhân leo trèo thao tác trên cao và yếu tố thẩm mỹ chuyên nghiệp cho công trình tạo bộ mặt cho một dự án đối với chủ đầu tư
  • Các giàn giáo khung có kích thước 1m7 được nối chồng lên nhau liên kết giữa hai khung bằng đầu nối giàn giáo D34 x 100mm với chiều cao an toàn có thể chồng lên tới 9, 10 tầng giáo bao che.
  • Các khung giáo H có tải trọng tập trung ở 2 ống thép dàn giáo biên D42 lớn nhất.
  • Dàn giáo hoàn thiện có chiều cao kích thước 1700mm còn dùng để lắp ráp thành bộ giàn giáo di động sử dụng trong công tác như thi công các trần nhà thạch cao, dùng di chuyển để công nhân leo trèo lên xuống như một cầu thang biết đi với bộ dàn giáo thi công có bánh xe giàn giáo D120mm, hoặc bánh xe thiết kế cho giàn giáo có đường kính D200mm
  • Đối với các công trình vừa và nhỏ như thi công xây dựng nhà ở với diện tích từ 100 – 200m2 thì thiết bị xây dựng thi công giàn giáo khung có kích thước 1m7 dùng nhiều nhất, có thể dùng để chống sàn đổ bê tông, hay dùng để hoàn thiện cả trong phần thô lẫn phần giai đoạn hai hoàn thiện công trình.
  • Giàn giáo khung cũng dùng trong công việc khác như lắp đặt chiều khoảng 4,5 tầng giàn giáo với bề rộng 2 -3  lớp giàn tạo diện tích khoảng 30 – 40 m2 phục vụ gắn biển quảng cáo các lọại ở vị trí như đầu khu công nghiệp, các tuyến đường lớn đại lộ,  có nhiều người qua lại…

Ngoài ra công dụng của giàn giáo khung có kích thước 1m7  còn được áp dụng rất nhiều ở các trường hợp khác nhau nữa. Vì thế tại sao chúng ta thường hay nói hệ giàn giáo xây dựng thi công có chiều cao kích thước 1700mm là không thế thiếu ở hầu hết các dự án thi công.

Ngày nay với sự phát triển công nghệ áp dụng trọng sản xuất các loại giàn giáo xây dựng tiến tiến với độ an toàn và thẩm mỹ chuyên nghiệp hơn, nhưng dẫu vậy đối với hệ khung giáo tiệp kích thước 1.7m hay còn gọi là giàn giáo H truyền thống vẫn còn sử dụng rộng rãi cho đến bây giờ.

Điều đó đã chứng minh rằng loại hệ giáo hoàn thiện thi công có giá trị nhất định và khẳng định được công dụng của nó lại một lần nữa.

Giàn giáo 1.53m

Giàn giáo khung 1530mm
Cấu tạo Giàn giáo khung 1m5
  • Giáo H này có nhiều cao được thiết kế là 1m53
  • Độ dày chân khung dàn giáo 1,6 – 2.5ly
  • Bề rộng chân giáo : 1m25
  • Kết cấu ống thép chính của giàn giáo chữ H là: D42, ống thép phụ của giáo hoàn thiện 1m53m là : D34, D27

Giàn giáo 1.2 m

Giàn giáo khung 1200mm
Thông số kỹ thuật Giàn giáo khung 1200mm như thế nào?
  • Thiết kế rộng của khung chân giáo từ ống này sang ống kia: 1250mm
  • Có chiều cao thân giáo thi công tính từ đầu giáo đến chân giáo: 1200mm
  • Bộ giáo Tiệp xây dựng được thiết kế từ thép ống có đường kính chính là D42, các hệ thép ống phụ cho khung giáo là : D34, D27
  • Độ dày giàn giáo được dùng nhiều từ : 1.6 – 2.5ly

Khung giàn giáo 900mm

Giàn giáo khung 900mm
Thông số Giàn giáo khung 900mm
  • Giáo hoàn thiện không đầu nối có chiều cao 900mm
  • Làm từ ống thép chính :D42 và kèm các ống thép phụ : D27, D34
  • Độ rộng giàn giáo khung : 1250mm
  • Độ dày: 1,6 – 2,5mm

Chéo giàn giáo

chéo giàn giáo
Giằng chéo giàn giáo 1960mm

 Giằng Chéo 1960mm:

  • Hệ giằng chéo giáo khoan lỗ hai đầu có chiều dài từ tim bên này sang tim bên kia: 1m96
  • Làm từ ống thép tròn kẽm hay thép đen sơn dầu hoặc nhúng kẽm: D21
  • Độ dày chéo dàn giáo khung : 0.8 – 1.5mm

 Giằng Chéo 1710mm

  • Chéo giàn giáo khung làm từ ống thép cuốn tròn D21
  • Độ dài của giằng chéo khung giáo là: 1m71 tính từ tim bên này qua tim bên kia,  có khoan hai lỗ hai đầu có tác dụng dùng cố định các chân giáo khung lại với nhau
  • Độ dày giằng chéo khung giàn giáo: 0.8 – 1.5ly

Ngoài các kích thước giàn giáo thông dụng thường hay dùng, thì các thông số dàn giáo hay giàn giáo phi quy cách hay sản xuất theo yêu cầu, theo bảng thiết kết bản vẽ giáo thi công đặc thù có từng công trình, Giàn Giáo Toàn Lợi luôn sẵn sàng đáp ứng và đạt thông số kỹ thuật đúng khi ra thành phẩm.

Chéo giàn giáo 1960mm
Chéo giàn giáo 1960mm kẽm

Các phụ kiện Cấu tạo bộ giàn giáo khung

Quy trình các nhà cung cấp để sản xuất và cấu tạo thành bộ khung dàn giáo chuẩn cho ra những thiết bị khung giáo chất lượng đạt an toàn trong thi công thì phải cần các phụ kiện giàn giáo khung, Giáo thép như:

Đầu nối giàn giáo

  • Phụ kiện đầu nối dàn giáo cho Khung giàn giáo D42 được thiết kế bằng ống thép D34 có chiều dài chuẩn theo thị trường:
    • Chiều dài L= 120mm sử dụng để hàn cố định vào vị trí đầu giáo khung hoàn thiện.
    • Chiều dài L=180 – 200mm sử dụng là đầu nối rời giáo khung khi muốn chồng các khung giáo lên tầng

Long đền giàn giáo

  • Long đền giàn giáo khung giáo bao che công trình:
    • Thông số kỹ thuật 35 x 55mm
    • Có độ dày 3.0 – 3.5mm
    • Công dụng long đền giàn giáo dùng vị định và hỗ trợ lực giữ đầu nối giàn giáo và đầu ống trên khung giàn giáo 1m7 hay dùng cho các loại chiều cao khung giáo khác.

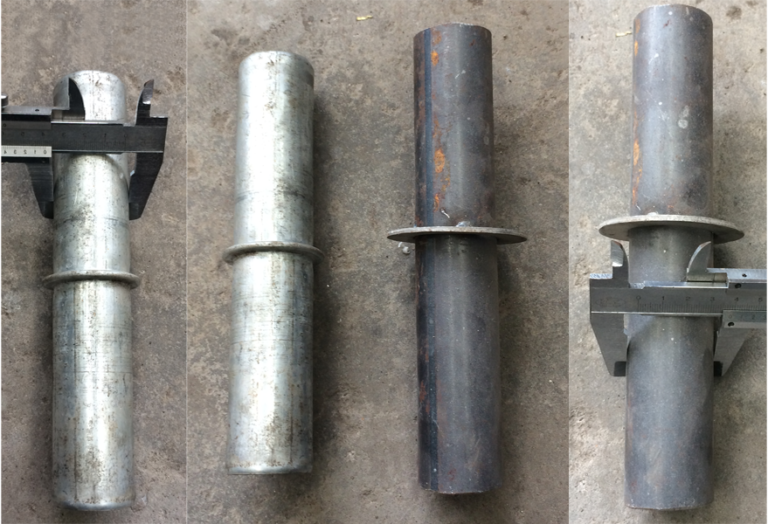

Phụ kiện Chốt chéo giần giáo khung
Phụ kiện Chốt chéo giàn giáo khung: Chốt chéo, Đầu nối Giàn giáo, Long đền, Ốp bo chống xé dàn giáo

Chống xé giàn giáo

  • Chống xé chân giàn giáo khung:
    • Quy cách chiều cao chống xé giàn giáo: 35 – 40mm
    • Đường kính phụ kiện chống xé dàn giáo : 60mm
    • Có độ dày sắt thép: 1.6 – 2.5mm
    • Công dụng chống xé giàn giáo: tăng cường lực hỗ trợ chống xé cho chân giáo dưới và chống oxy cho chân giáo hoàn thiện thi công tiếp xúc với các môi trường khác nhau

Chốt giàn dàn giáo

  • Chốt giàn giáo khung:
    • Thông số chiều dài chốt giáo : 30 – 35mm và làm bầng thép tròn đặc đen hoặc xi mạ kẽm D10 – 12
    • Trên chốt giàn giáo công tác hoàn thiện có thiết kế 1 lưỡi gà có khoan lỗ gắn vào rãnh được tạo cho chốt chéo giáo
    • Công dụng chốt chéo khung giàn giáo: hàn cố định cân đối lực trên khung giáo Tiệp chữ H để liên kết với chéo dàn giáo tạo thành bộ giàn giáo 42 khung 42 chéo hay bộ giàn giáo nhỏ, khoảng cách giữa hai chân giàn giáo là : 1m6

Tay cong, đố ngang giàn giáo

  • Bộ Tay cong và đố ngang dàn giáo:
    • Tay cong Thiết kế bằng ống thép tròn D27, dày 1 – 1.5ly, hỗ trợ cho giáo khung về lực chịu tải được phân bố đều trên chân khung giáo:
    •  Đố ngang dàn giáo D27 x 100mm, có độ dày 1 – 1.5mm, có công dụng hàn cố định vào tay cong, cầu ngang và ống thép chính D42 của khung giáo H thi công, ngoài ra còn có công dụng khác là vị trí để các công nhân dùng làm bậc thang khi leo trèo trên các khung giàn giáo với nhau.

Tất cả các phụ kiện cấu tạo bộ giàn giáo khung, giàn giáo xây dựng, dàn giáo Tiệp thi công hoàn thiện, có chủng loại làm bằng: Thép đen sơn dầu, xị mạ kẽm, hay nhúng kẽm nóng có chất lượng cao.

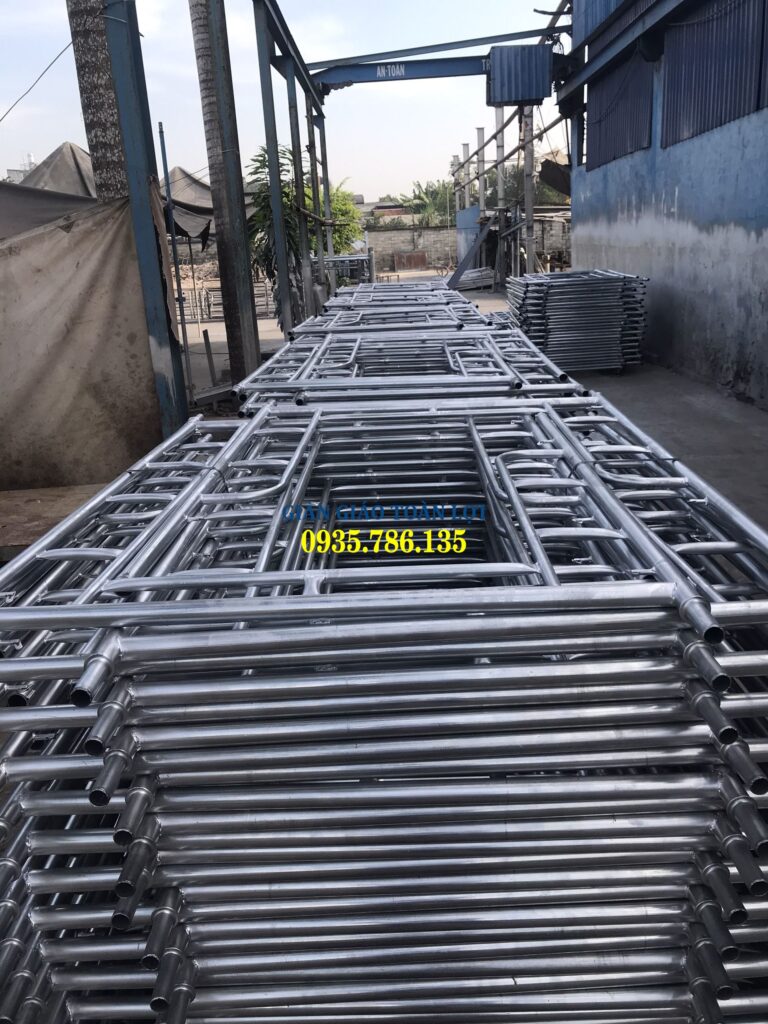

Trọng Lượng khung giàn giáo

Trọng lượng giàn giáo khung
Các loại trọng lượng Giàn giáo khung hiện nay

Giàn giáo khung có nhiều độ dày khác nhau do thị trường có nhiều nhu cầu và mục đích sử dụng thi công hay công tác làm việc không giống nhau và việc cân đối đầu tư tài chính của từng quý khách hàng nên trọng lượng của hệ giáo hoàn thiện cũng có nhiều loại tương ứng.

Nhưng các loại giàn giáo, bộ phận kích thước cấu tạo khung dàn giáo có trọng lượng được dùng và thông dụng nhất vẫn là bộ giàn giáo khung có độ dày từ 1.8 – 2.0ly,  cụ thể như sau:

Thiết Bị Giàn Giáo
Chung loại: Thép kẽm
Đơn vị tínhTrọng Lượng Kg +-5%
Dàn giáo khung 1.7m, 2ly, có đầu nốiChân12
Giàn giáo H 1.53m, 2ly, có đầu nốiChân10.3
Giàn giáo khung 1.2m, 2ly, không đầu nốiChân9
Khung giàn giáo 0.9m, 2ly, không đầu nốiChân7,5
Giằng chéo giàn giáo 1.96m, chống gãyCặp1.9
Chéo giàn giáo 1.71m, chống gãyCặp1.7

Ngoài ra, những hệ khung giàn giáo có trọng lượng thấp hay cao hơn sẽ kéo theo chất lượng, độ an toàn và giá cả tương ứng. Tốt nhất chúng ta nên có kinh nghiệm chọn lựa sử dụng loại giàn giáo khung có chất lượng phù hợp cho công trình của mình.

Sức chịu tải của Giàn giáo khung

Giàn giáo khung có nhiều ưu điểm và tính năng vượt trội khi đưa hệ khung giáo hoàn thiện xây dựng, giáo tiệp bao che này vào công trình sử dụng như:

  • Dễ thi công lắp đặt, tháo gỡ nhanh gọn và di chuyển lưu kho bảo quản đơn giản
  • Độ luân chuyển của giàn giáo, có độ bền giáo khung cao, có thời hạn sử dụng dàn giáo hay giàn giáo lên tới 5 – 10 năm
  • Hệ giáo khung thi công bao che công trình có sức chịu tải cao,khả năng chịu lực tốt trong quá trình thi công
  • Các hệ giàn khung giáo đều được cho kiểm tra kiểm định bởi Trung Tâm Đo Lường Chất Lượng Quatest 3 thử tải và chứng nhận chất lượng theo từng đợt, từng lô hàng theo mong muốn của quý khách yêu cầu

 Giàn Giáo H hoàn thiện có thể sử dụng để chống sàn thông tầng cao, dùng bao quanh diện tích bao che bên ngoài công trình, Lắp đặt leo trèo làm việc thi công thao tác tạo lối đi hành lang hay lối lên xuống công trình dễ dàng và linh hoạt giữa các sàn khi kết hợp với các phụ kiện thiết bị xây dựng như: thang giàn giáo, mâm dàn giáo (sàn tháo tác), tấm lót sàn…

Báo giá khung giàn giáo

Giao hàng khung giàn giáo cho công trình ở Long An
Cung cấp giao hàng khung giàn giáo 1.7m cho công trình tại Long An

Giàn giáo khung có nhiều kích thước, hay các thông số kỹ thuật sản xuất giáo theo yêu cầu và cũng tùy vào độ dày của hệ giáo khung kẽm thì báo giá khung giàn giáo hay Báo giá thi công giàn giáo bao che cũng có nhiều giá cả khác nhau tương ứng và phù hợp cho quý khách hàng để tham khảo.

Việc mua giàn giáo cốp pha xây dựng như nào là hợp lý? Thị trường cung cấp dàn giáo khung mua bán ở đâu là rẻ và đúng giá nhất? Việc dựa vào kinh nghiệm và sự hiểu biết rõ về kỹ thuật, cấu tạo, thông số độ dày, quy cách lắp đặt hay quy trình sản xuất của từng nhà cung cấp giàn giáo thiết bị xây dựng, nơi chào bán giá giàn giáo khung 1.7m hay các loại giáo khác có uy tín hay không?

Một số giá hệ giáo khung, giáo hoàn thiện bao che với chủng loại mạ kẽm, tham khảo như sau: (Giá theo từng thời điểm)

Thiết Bị Giàn Giáo
Chủng loại: Thép kẽm
Đơn vị tínhGiá thành
Giáo khung 1.7m, 2ly, có đầu nốiChân300.000
Giáo H 1.53m, 2ly, có đầu nốiChân257.500
Giàn khung 1.2m, 2ly, không đầu nốiChân225.000
Khung giáo 0.9m, 2ly, không đầu nốiChân187.500
Chéo giằng giàn giáo 1.96m, chống gãyCặp47.500
Giằng chéo giàn giáo 1.71m, chống gãyCặp42.500

Giá giáo hoàn thiện thi công luôn đi đôi với chất lượng an toàn khi sử dụng ở công trình và hình ảnh khung hệ giàn giáo chữ H giáo tiệp tại dự án của bạn cũng là bộ mặt làm việc thể hiện sự chuyên nghiệp trong cách làm thi công của tổ chức công ty nên cần cân nhắc lựa chọn giá cả sao cho mua bán vừa chuẩn, vừa an toàn, có mức đầu tư chi phí hợp lý cho từng công trình của bạn.

Vì thế chúng ta hay thường gặp các câu hỏi liên quan đến như:

  • Báo giá thi công giàn giáo bao che được tính toán trên cơ sở nào?
  • 1 bộ giàn giáo bao nhiêu chân | Bộ giàn giáo nhỏ 2 chân 2 chéo hay bộ giáo lớn 42 chân 42 chéo có cách tính giá sao cho đúng dựa theo các yếu tố gì ?
  • Hay câu hỏi 1 bộ giàn giáo bao nhiêu tiền? có chủng loại và kích thước cấu tạo tùy theo chất lượng nào loại được báo giá có phù hợp với công trình hay không?

Các câu hỏi đều quy chung và có ý nghĩa là một, điều muốn tìm hiểu về giá cả và cách chọn lọc các loại giàn giáo xây dựng, giáo khung chữ H bao che, cho chúng ta một cái nhìn tổng quát hơn về vấn về Tại sao có nhiều loại giá bán dàn giáo khác nhau trên thị trường.

Tóm tắt

Giàn giáo khung là sự lựa chọn đầu tư tốt nhất với mức chi phí vừa phải cho dự án thi công công trình xây dựng, có nhiều lợi thế và mang lại giá trị cao cho bạn như : công tác chống sàn thi công đổ bê tông, lắp ghép và kết nối cùng với các loại hệ giáo khung với kích thước đạt chuẩn an toàn khi thông tầng hay sử dụng cho xây dựng dân dụng và công nghiệp, hay các công trình ở môi trường biển, khắc nghiệt.. Vì thế Hệ khung giàn giáo không thua kém gì so với các hệ giáo giáo Nêm, hay Giàn giáo Ringlock hiện đại như hiện nay.

Liên hệ ngay: 0932 17 21 22 – 0932 18 21 22 để biết thêm nhiều thông tin hữu ích, Chúng tôi: Giàn Giáo Toàn Lợi tư vấn chia sẻ thông tin có liên quan, sẵn sàng phục vụ chu đáo hay vào wed: giangiaotoanloi.com để tìm hiểu chi tiết hơn các loại hệ giàn giáo khác
