GIÀN GIÁO RINGLOCK

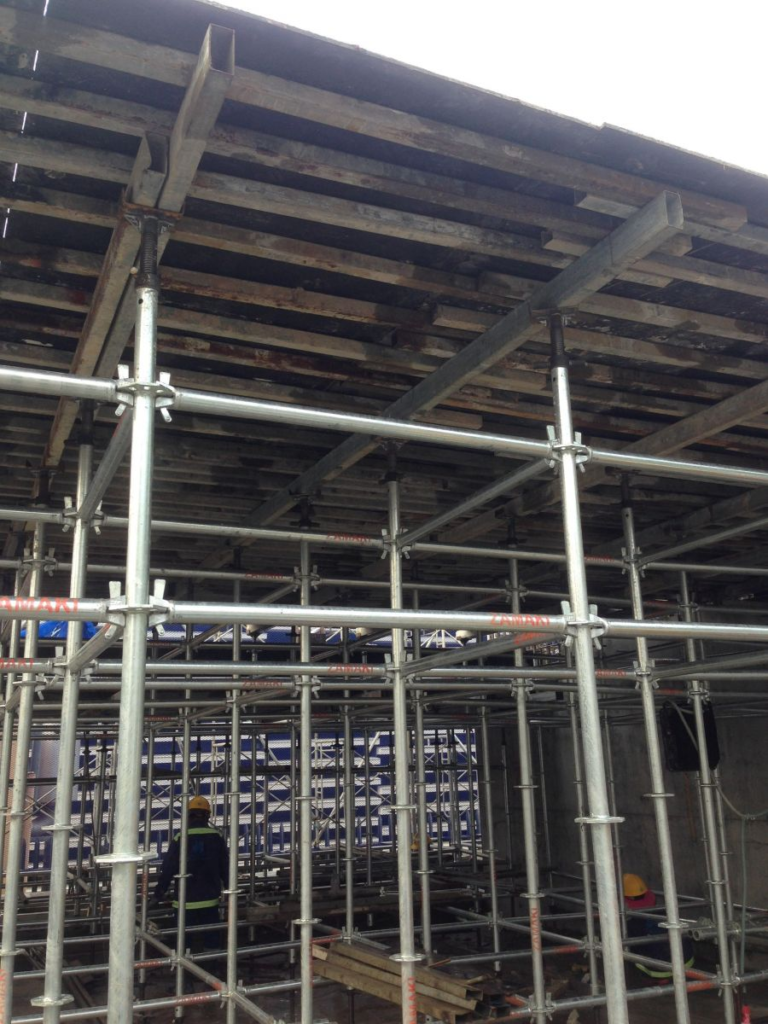

Giàn giáo Ringlock là một trong những hệ Giàn giáo công tác thi công đổ sàn bê tông cho các công trình xây dựng lớn, với nhiều ưu điểm nổi trội và tính năng linh hoạt đã tạo nên thiết bị dàn giáo được sử dụng nhiều nhất trong nghành xây dựng ở trong và ngoài nước với niên độ có từ rất lâu rồi
Giáo Ringlock là gì?
Có hai loại Giàn giàn Ring lock thường được thấy nhiều trong thi công đó là : Hệ giàn giáo đĩa Ring 04 lỗ và giáo Ringlock 8 đĩa. Có nhiều cải tiến trong kỹ thuật, kích thước, cách bố trí và mục đích thi công tháo lắp khác nhau nên Giàn giáo Ringlock là gì ? – là hệ giáo Ringlock không thể thay thế bởi các tính năng mà thiết bị dàn giáo khác không có được.
Hệ giàn giáo đĩa Ringlock an toàn trong quá trình thi công, chắc chắn trong khi đổ sàn betong dày, khấc phục được độ rung lắc và liên kết cấu kiện ổn định khi thi công.
Cấu tạo Giáo Ringlock như thế nào?
Giáo Ring có cấu tạo đơn giản nhưng đảm bảo được sự liên kết cho mức độ an tâm an toàn giữa các thiết bị chính và Phụ kiện Cấu tạo Giàn giáo Ringlock với nhau
Có 3, 4 loại loại phụ kiện thiết bị dàn giáo chính để cấu tạo thành Hệ giàn giáo đĩa Ringlock hoàn hảo là:

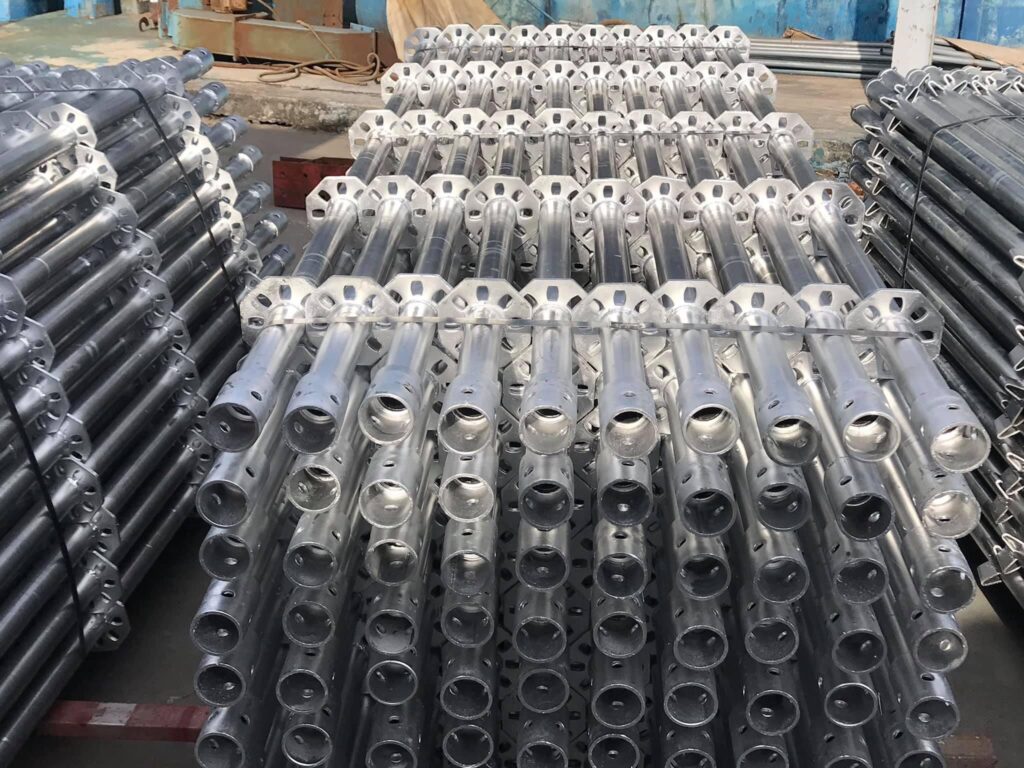

Các chống đứng ring D48.3 – 49mm:
- Thiết kế và bố trí lắp đặt các vòng Ringlock lục giác, bát giác phân bố đều trên các thanh chống đứng với khoảng cách 500mm hoặc 1000mm có tác dụng liên kết với các bộ phần phụ kiện giàn giáo ringlock khác tạo thành hệ chống đứng thi công an toàn và chắc chắn.
- Đây cũng là hệ thanh chống đứng Ring lock có nhiệm vụ chịu tải trọng chính cho toàn bộ hệ giàn giáo này
Các thanh giằng ngang Ringlock D42 – 49
- Thanh giằng ngang của hệ giáo Ring được gắn đầu giằng có chốt ring có tác dụng liên kết với thanh chống đứng hệ giáo đĩa Ringlock với mục đích định vị giữ thăng bằng cho hệ giáo chống.
- Tuy nhiên các thanh giằng ngang này ít chịu tải trọng hơn so với các thanh chống đứng Ring.
Conson đà biên ngoài
- Chống đà biên ngoài của hệ giáo Ringlock được gắn liên kết trực tiếp lên hệ thanh chống đứng tại các vị trí của vòng ring, có tác dụng chống các loại dầm vươn ra ngoài, tiết kiệm trong chi phí chống dầm đà với nhiều kích thước khác nhau.
- Lực chịu tải trọng của Chống đà biên Conson hệ giàn giáo Ringlock phù hợp với các loại dầm từ 200 – 300 – 350mm mà không cần thêm chống phụ nhưng vẫn đạt chỉ số an toàn nhất định trong quá trình thi công lắp đặt chịu hoạt tải
Chống đà giữa bên trong
- Giống tương tự như loại chống đà biên, đà giữa cũng được gắn trực tiếp lên hệ chống đứng giáo Ring lock thông quá các vòng Ringlock lục giác bát giác, có vai trò dùng để chống đỡ các loại đà dầm nằm trong công trình.
- Chống đà giữa chịu lực an toàn đối với các loại đà dầm có kích thước từ 100 – 400mm mà không cần chống phụ hỗ trợ
Thanh giằng chéo, giằng xéo thép ống D42 – 49 chống lực phương đa chiều.
- Các loại hệ giằng này được gắn các đầu giằng có chốt và liên kết vào hệ giáo chống đứng với góc 45 – 60 độ có tác dụng chống đỡ những lực phương xéo, phương chéo, đa phương. Cùng cùng với thanh giằng ngang tạo thành hệ giàn giáo Ringlock có độ an toàn cao với đa chiều hướng chịu lực.
- Tuy nhiên các thanh giằng chéo giằng chéo giàn giáo vẫn chịu lực ít hơn so với thanh chống đứng Ringlock.
Các phụ kiện Giàn giáo Ring lock kèm theo và quan trọng:
Vòng Ring 8 lỗ bát giác, lục giác
- Được thiết kế và sản xuất với loại thép có độ dày từ 8 – 10mm với các lỗ để gắn chốt đối xứng cân bằng, Đường kính trong của vòng Ringlock là 48,3 = 49mm Phụ kiện này thông dụng khi sử dụng để sản xuất hệ giàn giáo ringlock đại trà nhất hiện này.
- Mức chịu tải trọng của vòng Ring sau khi hàn vào các thanh thép ống có mức độ từ 3 – 4 tấn cho mỗi vị trí.
Các chốt giằng, khớp nối, đầu nối Ring lock và chốt chéo Ring:
- Phụ kiện giàn giáo này sản xuất theo chuẩn của thị trường toàn cầu, là một trong số các phụ kiện không thể thiếu để cấu thành hệ giàn giáo Ring lock mang nhiều ưu điểm trong quá trình thi công chịu tải.
- Các phụ kiện dàn giáo được sản xuất bằng loại thép đen, dập tạo khuôn bằng máy móc với công nghệ hiện đại, thông số kỹ thuật phụ kiện của mỗi loại đạt chuẩn an toàn và khấu cuối là xi mạ kẽm hoặc là nhúng kẽm nóng
Kích thước Giàn giáo Ringlock có phổ biến hay không?
Hệ giàn giáo Ring có nhiều kích thước thường dùng mà chúng ta thường hay gặp:
Bảng chi tiết Kích thước của Giáo Ringlock như sau:
| STT | Thiết bị giàn giáo |
|---|---|
| 1 | Trụ đứng Giàn giáo Ringlock D49 - L= 500mm + 01 vòng Ring 08 lỗ + Có đầu nối D60 x 4mm |
| 2 | Trụ đứng giáo Ring lock D49 - L= 1000mm + 02 vòng Ring 08 lỗ + Có đầu nối D60 x 4mm |
| 3 | Trụ đứng hệ Ring lock D49 - L= 1500mm + 03 vòng Ring 08 lỗ + Có đầu nối D60 x 4mm |
| 4 | Trụ đứng giáo đĩa Ringlock D49 - L= 2000mm + 04 vòng Ring 08 lỗ + Có đầu nối D60 x 4mm |
| 5 | Trụ đứng Giàn giáo Ring D49 - L= 2500mm + 05 vòng Ring 08 lỗ + Có đầu nối D60 x 4mm |
| 6 | Trụ đứng giáo đĩa Ringlock D49 - L= 3000mm + 06 vòng Ring 08 lỗ + Có đầu nối D60 x 4mm |
| 7 | Thanh Giằng Ringlock D42 x 450mm |
| 8 | Thanh Giằng Ring D42 x 550mm |
| 9 | Thanh Giằng Ringlock D42 x 950mm |
| 10 | Thanh Giằng Ring lock D42 x 1150mm |
| 11 | Thanh Giằng giáo Ring lock D42 x 1450mm |
| 12 | Chống đà giữa Φ42 x 1200 x 2.0mm |
| 13 | Chống đà biên Φ42 x 1200 x 850 x 2.0mm |
| 14 | Thanh Giằng xiên giàn giáo Ringlock (1.2 x 1.5) D34 x 1.8 x 1820mm |
Báo Hệ Ringlock giá bán cao hay thấp?
Hiện nay trên thị trường giá cả mặt bằng chung của Hệ giáo đĩa Ringlock có nhiều loại và giá cả mua bán khác nhau do chất lượng, quy cách hay mức độ sử dụng bao nhiêu nước hay trong thời gian thi công dài ngắn mà Giàn giáo Ringlock kẽm mạ mang lại.
Đối với giá cả bạn đầu tư mua mới, giá trung bình theo Thông số kỹ thuật Giàn Giáo Ringlock chuẩn thì giá đầu tư phù hợp với những công trình xây dựng và luân chuyển liên tục từ 6 tháng trở lên và luân phiên nhiều sàn cho từng công trình
Đối với nhu cầu mua bán hàng giáo hệ Ring đã qua sử dụng thì giá nằm trong khoảng thấp hơn 30 , 40% so với giá bán mới của Ringlock hệ đĩa giáo kẽm. Nhưng bù lại chất lượng có thể không được đồng nhất về độ dày quy cách cấu tạo giàn giáo
Nên giá bán giàn giáo Ring lock cao hay thấp là do nhu cầu sử dụng thiết bị giàn giáo của bạn tới đâu và với mục dích gì?
Bản vẽ cad giàn giáo Ring lock có cần thiết không?
Đối với các công trình thi công, trước khi thực hiện một kế hoạch xây dựng nào đó thì đều nhất thiết phải có bản vẽ rõ ràng và chi tiết cho công việc đó. Giàn giáo đĩa Ringlock cũng vậy khi thi công lắp đặt tại công trình phải có bản vẽ cad cụ thể và cần thiết
Mục đích bản vẽ cad giàn giáo ring là để chỉ cho ta biết khi thi công cần thực hiện bố trí và sử dụng loại phụ kiện giàn giáo theo cấu tạo chiều cao ra sao cho hợp lý với sự tính toán dự tính trước đó.
Catalogue giàn giáo Ring lock được bố trí như nào để dễ hiểu?
Giáo Ringlock, muốn thể hiện trong Catalogue hay thiết kế bố trí các loại sao cho gọn gàng, đầy đủ thông tin và trật tư các Thông số kỹ thuật lắp dựng cấu tạo của hệ giáo Ring lock là điều không dễ dàng bởi vì có quá nhiều thông tin
Cách tốt nhất bạn nên đến trực tiếp các cơ sở sản xuất để tham quan Các loại giàn giáo Ringlock , gặp các bộ phận kỹ thuật để trao đổi tư vấn các hệ thông số của giáo đĩa Ringlock mà bạn chưa rõ.
Thể hiện Hệ giàn giáo đĩa Ringlock trên catalogue và thực tế trên ngoài công trình thi công là hoàn toàn khác nhau nên vì thế các bạn cần hiểu biết và nắm rõ mọi vấn đề về giàn giáo đĩa Ring lock
Giá Cho thuê Giàn giáo Đĩa Ringlock bao nhiêu một ngày?
Tùy vào nhu cầu của công trình, nên mức đầu tư chi phí mua mới hệ giáo Ring cho công trình có thể không phù hơp, vậy phương án đi thuê dàn giáo Ringlock như là một giải pháp đáp ứng cho bạn về các công trình như chỉ sử dụng hệ giáo Ringlock đó trong vòng 03, 06 tháng trở lại.
Phương án thuê giàn giáo Ringlock cũng là một bài toán giải quyết về tài chính cho công trình trong những lúc khó khăn, xoay đồng vốn …
Giá thuê Giàn giáo Ringlock tốt, thuê theo chuẩn từng loại, giá cho thuê/ Cây:
- Cây chống đứng Ring lock
- Thanh giằng ngang Ring
- Chống thanh giằng chéo, giằng xéo
- Chống đà giữa, chống console đà biên
- Kích u, kích tăng giàn giáo
Giá thuê giàn giáo từng loại là khác nhau, giá thuê dàn giáo trên một ngày/ từng loại từ : 100 – 600đ tùy theo nhu cầu sử dụng
Phụ kiện Giàn giáo Ringlock mạ kẽm hay nhúng nóng tốt hơn?
Các phụ kiện giàn giáo đĩa Ringlock thường dùng để sản xuất thành hệ giàn giáo Ring lock:
- Đầu giằng D60mm, dày 4 – 10mm
- Vòng Ring bát giác, lục giác có 8 lỗ được thiết kế đối xứng nhau dày 8 – 10mm
- Chốt giằng Ring làm từ thép tấm dày 4 -6ly
- Đầu giằng Ring lock có 2 loại: làm bằng thép gan đúc nhập từ Trung Quốc hoặc loại thép tấm dập cắt và hàn thành Đầu giằng D42 hoặc D49mm.
Tất cả các phụ kiện giàn giáo Ring được xi mạ kẽm, hoặc nhúng kẽm nóng trước khi lắp đặt sản xuất tạo thành phẩm
Thông số kỹ thuật hệ giáo Ringlock bạn đã thật sự hiểu rõ chưa?
Chúng ta lấy ví dụ cụ thể cho từng công trình như về chiều cao, khẩu độ sàn, nhịp sàn, hay trụ cột, dầm đà … để lựa chọn Thông số kỹ thuật giàn giáo Ring lock
Trường hợp cụ thể:
Công trình có khẩu độ cao 5m, chiều dày bê tông sàn là 180mm, các dầm đà 300 -500mm. Nên chọn giàn giáo quy cách kích thước để ghép modul :
- Chống đứng giáo Ring D49 x L=2500mm + Giáo Ring D49 – L=2000mm
- Thanh giằng Giàn giáo Ringlock kẽm D42 – L=1200mm và D42 – L=600mm
- Chống đà D42 – L=1200mm và chống Biên 1200 x 845mm
- Kết hợp dùng Kích tăng Chân bát kích D38 x 500mm + Kích tăng giàn giáo U D38 x 500mm
Kết hợp trên có thể giải quyết được bài toán thi công cho trường hợp chống sàn.
Là một trong những phương án chọn thông số kỹ thuật giàn giáo đĩa Ring bạn có thể tham khảo.
Trường hợp khác
Ngoài ra còn có những cách ghép modul khác theo tùy chọn đặc thù công trình của bạn

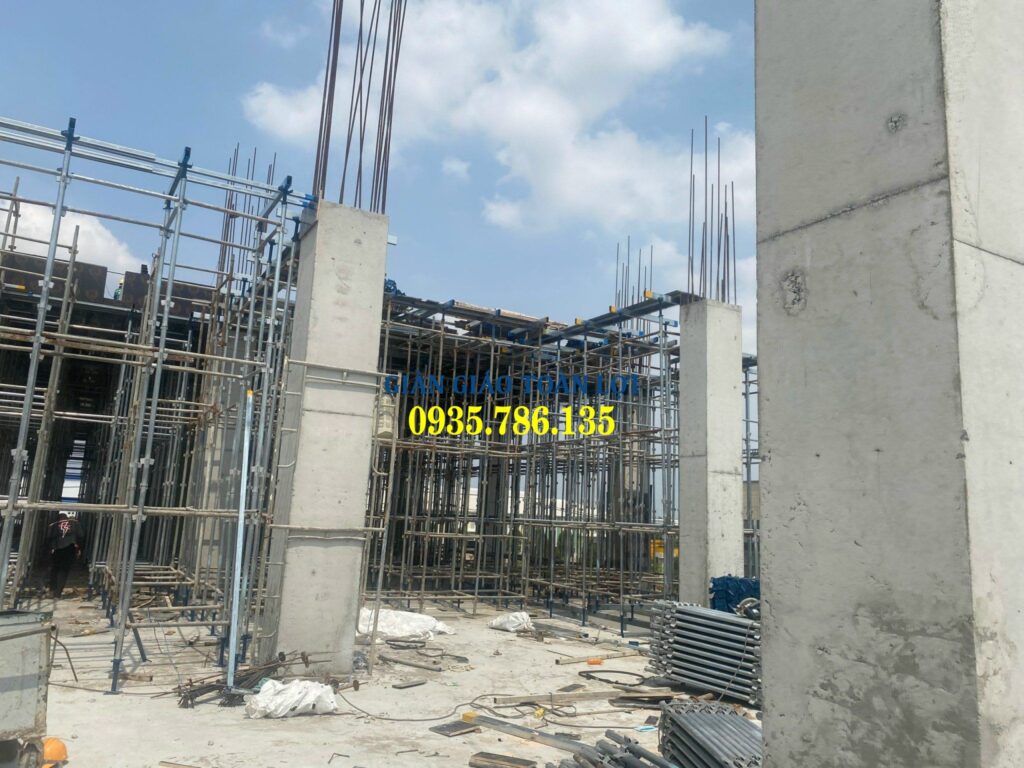

Ứng dụng của Giáo Ringlock ở đâu?
- Hệ giáo Ring có ứng dụng rất nhiều trong lĩnh vực xây dựng như dùng giàn giáo hay dàn giáo để chống sàn thi công đổ bê tông các công trình có khẩu độ cao.
- Sử dụng để bao che công trình dân dụng phục vụ thi công leo trèo tô sơn trát tường ngoài, ngăn chắn vật rơi và kết hợp cùng lưới bao công trình đảm bảo an toàn khi thi công
- Hệ Giàn giáo Ringlock còn được sử dụng để lắp dựng sân khấu lớn, các buổi biểu diễn rạp hát ngoài trời, các Event sự kiện..
- Dùng Giáo Ring Lock thi công các cột tháp chuông cao, các công trình nhà thờ và thiết kế làm các lối đi trên cao an toàn trong công trình…
- Giàn giáo Ring lock còn sử dụng để làm các công trình xây dựng cầu đường, cầu cống với tải trọng chịu lực cao
Sức chịu tải và khả năng chịu lực của Giáo Ring đạt tới mức nào?
Dàn giáo Ringlock có nhiều tính năng an toàn ổn định như:
Sức chịu tải
- Khả năng chịu lực với công trình có khẩu độ sàn từ 8 – 15 – 22mm là khá tốt bởi vì hệ giáo có nhiều loại giằng nên tự cân bằng và triệt tiêu các lực đa phương
- Độ rung lắc khi dùng giàn giáo Ringlock trong quá trình đổ bê tông lúc đó độ chịu tải tính dự trù cao nhất là gấp 2.5 lần tải tĩnh là không xuất hiện tình trạng rung lắc
So với GIàn giáo Nêm, hay dàn giáo khung và hệ giáo Ringlock | Là top 03 hệ giáo được sử dụng nhiều trong lĩnh vực thi công xây dựng dân dụng thì trong số đó hệ Giáo Ring vẫn là một trong những hệ giáo có khả năng tốt nhất về sự chịu tải cân tất các loại công trình lớn nhỏ khác nhau.
Sức chịu tải của hệ giáo đĩa Ringlock có thể nói là đáp ứng được mọi yêu cầu và là sự lựa chọn hàng đầu của các chủ đầu tư, nhà thầu chính hay các đội thi công xây dựng chuyên nghiệp bởi có nhiều ưu điểm và tính năng vượt trội hơn hết các loại giàn giáo chống sàn thi công mà chúng ta thường biết.
Khả năng chống lực
- Với thiết kế vòng Ring gắn trên cây chống đứng có khoảng cách là 500mm, đây là một thiết kế quan trọng nhất để đảm bảo sức chịu tải và khả năng chịu lực khi dùng trên công trình
- Hệ giàn giáo đĩa Ringlock kẽm đều được kiểm tra tải trọng bởi Trung Tâm đo lường chất lượng Quatest 3 có uy tín kiểm định chứng nhận
Giàn giáo Ringlock có được khả năng chịu lực như thế là do cách thiết kế và sản xuất theo thông số quy cách kích thước chuẩn của các modul cây chống, giằng, console, chống đà giữa liên kết nhau và rất phù hợp với cách thiết kế kết cấu của từng công trình như : nhà chung cư, toàn nhà cao tầng, hay các loại công trình như đập thủy điện, chống dầm cầu, các dự án thông tầng có chiều cao lớn, hay các loại sàn có mật độ đổ betong dày và diện tích lớn.
Với chất liệu, nguyên vật liệu, hay các phụ kiện chuyên dụng cho giàn giáo Ringlock được lựa chọn từng khâu nghiệm ngặt và đúng độ dày từng loại nên giáo Ring có độ bền sử dụng cao, chắc chắn khi thi công và an toàn khi đổ bê tông chịu lực tải lớn.
Cách lắp dựng và Biện pháp thi công giàn giáo kẽm Ringlock làm sao cho tối ưu nhất có thể?
Lắp dựng Giàn giáo Ring mạ kẽm
- Hệ Ring lock đơn giản tốn không nhiều thời gian nhân công lắp đặt nhưng hiệu quả của thiết bị dàn giáo mang lại là rất cao và yếu tố an toàn tốt nhất so với các hệ giáo nêm, giàn giáo khung hoặc giáo Pal..
- Lắp hệ giáo Ringlock theo chuẩn chọn vị trí cố định đặt kích chân giàn giáo sau đó chọn các modul ghép cây chống đứng từ 0.5 – 3.0mm và chọn các thanh giằng ngang từ 500 – 1500mm để liên kết lại với nhau.
- Phần trên cùng giàn giáo Ringlock ta chọn gắn thêm kích U bát kích giàn giáo để chống đỡ cho hệ xà gồ cốp pha ván phủ phim .
Biện pháp thi công
Tùy từng dự án thi công, chúng ta chọn biện pháp thi công giàn giáo Ring lock cho phù hợp với nhiều tính năng tốt của hệ giáo Ring như:
- Lắp đăt nhanh chóng, vận chuyển gọn nhẹ, khả năng chịu tải tốt, sử dụng phụ kiện giàn giáo Ringlock chuẩn, chịu tải trong cao
- Mức chi phí đầu tư Hệ giàn giáo đĩa Ring lock hoặc dự toán tài chính cho toàn công trình mà chúng ta nên lựa chọn biện pháp thi công Lắp đặt hệ giáo Ringock sao cho hợp và an toàn nhất.
Máy hàn giằng của Giàn giáo Ring lock dùng loại gì?
Sử dụng máy hàn thanh giằng Giàn giáo Ringlock hay dùng công nghệ rô bốt hàn tự động hoặc bán tự động thì chất liệu dây và bét hàn là dùng loại mối Hàn CO2 để triển khai và cho ra mối hàn đẹp, an toàn cao
Máy hàn giằng của Giàn giáo hệ đĩa Ringlock dùng CO2 giúp tiết kiệm thời gian, cho ra nhiều sản phẩm giàn giáo và mối hàn hòa quyện, dày, đều và an toàn hơn nhiều so vói mối hàn que.
Kết luận
Giàn giáo Ringlock – là thiết bị xây dựng có tầm ảnh hưởng rất quan trọng và được phổ biến phổ cập hầu hết tất cả các công trình hiện nay.
Cũng nhờ giàn giáo đĩa Ring lock mà các công ty xây dựng ngày càng lớn mạnh và có nhiều giải pháp thi công hơn cho nhiều dự án, tạo nên tên tuổi và uy tín chất lượng công trình.
