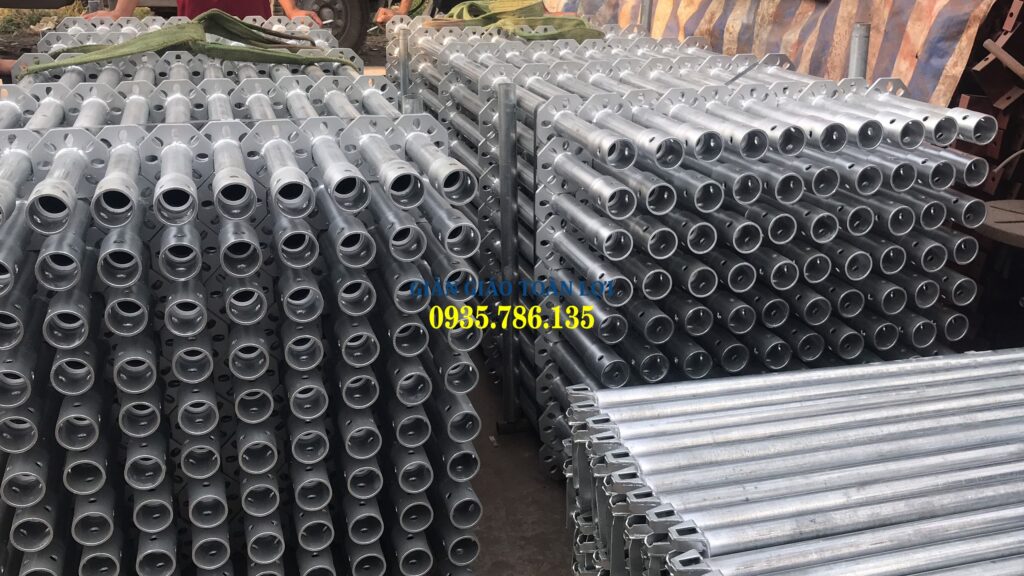

Hệ giáo đĩa Ringlock chống sàn

GIÀN GIÁO RINGLOCK LÀ GÌ ? KÍCH THƯỚC CẤU TẠO VÀ CÁCH LẮP ĐẶT ĐÚNG KỸ THUẬT

Khi thi công công trình dự án xây dựng, các chủ đầu tư công trình, các nhà nhà thầu chính, thầu phụ lớn như An Phong, Hòa Bình, Cocteccons, CC1..trong nước và nước ngoài đều sử dựng hệ giàn giáo Ringlock kẽm, Vậy Giàn giáo Ringlock là gì ? Mà quan trọng đến thế.

Giàn giáo Ringlock là gì ?

Giàn giáo Rinfglock là gì?
Giàn giáo Ring lock là gì? Kích thước cauas tạo và cách lắp dựng tại công trình

Là hệ dàn giáo chuyên chống sàn với khẩu độ cao sàn lớn, đảm bảo chắc chắn trong lúc đổ bê tông sàn, cột, dầm… hay có sàn dự ứng lực. Ringlock là một trong những thiết bị giàn giáo Xây dựng được sử dụng rộng rãi nhất trên thị trường, có nhiều ưu thế tính năng cao cấp, đạt được mọi nhu cầu của mọi công trình thi công.

Giàn giáo Ringlock dần thay thế các sản phẩm thiết bị dàn giáo khác như: Giàn giáo khung chữ H, Giàn giáo nêm chống sàn, Giáo Pal để ngày một được trọng dụng nhiều hơn cho thị trường xây dựng ở Việt Nam, các nước Đông Nam á hay trên thế giới.

Các hệ Giàn Giáo Ringlock

Kích thước cấu tạo Giàn giáo Ringlock là gì?
Phụ kiện Kích thước cấu tạo Giàn giáo Ringlock

Hiện nay trên thị trường có 2 loại Giàn giáo Ringlock được sử dụng nhiều:

  • Giáo Ringlock 4 lỗ : Loại giáo thường được sử dụng ở Việt Nam và các nước Đông nam Á. Trên đĩa Ring có 04 lỗ và kết với với 04 giằng chéo ngang của hệ giáo đĩa
  • Giào giáo Ringlock 8 lỗ (Hệ giáo đĩa bát giác): loại này hầu hết được sử dụng rộng rãi trên thế giới, có chung thông số kỹ thuật , cấu tạo và kích thước hệ giáo Ring lock. Trên vòng Ring có 8 lỗ với gắn kết các thanh giằng ngang và giằng chéo, giằng xéo kẽm cho hệ đĩa

Ưu điểm vượt trội của Giàn Giáo Rìng lock là gì ?

Vậy Giàn giáo Ringlock là gì ? – là Hệ giáo đĩa Ringlock kẽm có tính năng lắp đặt dễ, nhanh , không mất nhiều thời gian cũng như công nhân thao tác

Khâu vận chuyển gọn gàng theo từng sản phẩm thiết bị chống đứng Ringlock riêng, giằng ngang, giầng chéo riêng, vận chuyển bằng xe cẩu, bó đai kiện để dễ dàng luân chuyển trên công trình

Khả năng chịu lực tốt nhất trong các hệ giàn giáo hiện tại

Tính an toàn cao, khả năng chống rung lắc trong quá trình thi công là cực tốt

Mức giá giàn giáo Ringlock không quá cao, hợp với tất các nhà thầu xây dựng

Thông số kỹ thuật giàn giáo Ringlock

Thông số kỹ thuật giàn giáo Ringlock
Thông số kỹ thuật giàn giáo Ringlock

Cấu tạo

Bao gồm: các cây chống đứng Ringlock bằng thép mạ kẽm có gắn đĩa hoa thị bát giác chuẩn Ringlock

Các thanh giằng ngang, thanh ringlock chéo, thanh giằng xéo

Các phụ kiện Ringlock như: Chống đà giữa, chống đà biên Console.

Kích thước

Cây chống đứng Ringlock: 3000mm, 2500mm, 2000mm, 1500mm, 1000mm, 500mm với khoảng các gắn đĩa Ringlock giữa hai vòng là : 500mm đáp ứng các kích thước chống sàn, dầm, đà mọi vị trí

Chống đà giữa D49 x 1200mm, Console đà biên: D49 1200 x 845mm có gắn đĩa bát giác và đầu nối

Độ dày của Giàn giáo Ringlock là gì ?

Độ dày cây chống giàn Ringlock từ: 2 – 2,3 – 3, 3,2ly

Độ dày các thanh giằng ngang, giằng chéo từ 1.8 – 2. -2,5, 3,2ly

Độ dày bát giác vòng đĩa Ringlock từ : 8 -10 ly

Bản vẽ giàn giáo Ringlock

Cách bố trí bản vẽ Ringlock
Cách thiết kế bố trí bản vẽ Ringlock

Khi thi công công trình, thường các bộ phần kỹ thuật, Bân chỉ huy công trình sẽ lên phương án biện pháp thi công cụ thể cho mỗi dự án trong việc sử dụng hệ Giáo Ringlock như thế nào đặt vị trí và ghép các modul ra sao để triển khai thi công

Các kỹ sư sẽ đưa ra Bảng vẽ giàn giáo Ringlock chuẩn để từ đó thi công mạch lạch và tính toán được chi phí đầu tư, dự toán được số lượng cụ thể cần thiết cho mỗi lần thi công ở công trình

Cách lắp đặt hệ Giàn giáo Ringlock là gì ?

 Lắp Giàn giáo Ringlock là gì ? là như thế nào? Trong quá trình lắp đặt Giàn giáo Ring lock có bạn cần tuân thủ theo các quy định rõ ràng như sau:

  • Định vị chính xác kích chân giàn giáo D38 hay bát kích dàn giáo.
  • Điều chỉnh độ cao thích hợp khi lắp giáo Ringlock kẽm với hệ kích chân dàn giáo
  • Đảm bảo tính kết nối an toàn khi lắp hết các vị trí giữa chống đứng, thanh giằng , đà giữa, Đà Biên được chắc chắn.
  • Ngoài ra còn phải chú ý lắp đật hệ kích u giáo D38 vói hệ giàn giáo Ringlock sao cho sau khi kết hợp thêm xà gồ, cốp pha , ván phủ phim được thuận tiện và đúng chuẩn trong khâu tháo dỡ lắp cốp pha.

Địa chỉ cung cấp mua bán Giàn giáo Ringlock giá rẻ tại Tp.HCM và các tình thành lân cận

Giàn giáo Ring lock cung cấp Vũng Tàu
Giàn giáo Ring lock cung cấp công trình tại Vũng Tàu

Bạn đang tìm nhà cung cấp sản xuất thiết bị Giàn giáo Ringlock thì Giàn Giáo Toàn Lợi là điểm đến hợp lý cho bạn

Luôn đặt chất lượng hàng đầu, báo giá cạnh tranh, cung bạn đưa ra giải pháp ưu việt cho dự án dự toán cho bạn

Hãy liên hệ với chúng tôi – Giàn Giáo Toàn Lợi để được tư vấn Giàn giáo Ringlock là gì ?  và hỗ trợ kỹ thuật báo giá hệ giáo Ringlock kẽm tốt nhất hiện nay.

Hotline: 0932 27 21 22 – 0932 18 21 22
